加工定制：是	品牌：济南方圆	型号：WDW-100KN
类型：电子万能试验机	测量范围：0-100kN	精度：1
调速范围：0-500mm/min	最大负荷：100kN	拉伸空间：0-600mm

碗扣式扣件物理性能测试设备，10吨/15吨扣件万能试验机，钢管扣件拉伸检验仪钢管直径48.3mm

』』我司专业生产扣件万能试验机（常用10吨或者15吨万能试验机设备）------供方随时电话或书面解答产品使用的疑

』产品概述：

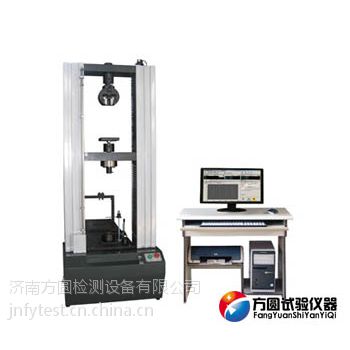

　　本公司生产的WDW系列微机控制脚手架扣件试验机，主要适用于建筑工程中，对外径为 Φ48.3mm及Φ51mm的的钢管脚手架用直角扣件、旋转扣件、对接扣件及底座进行抗滑、抗破坏、扭转刚度、抗拉、抗压的所有力学性能的检测。。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。可完成承载拉力、抗拉强度、伸长变形、延伸率等技术指标的检测。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。

』性能优势：该机采用双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲

　　1.带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
　　2.具有试验结束后返回初始位置的功能，智能、高效、快捷。
　　3.具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
　　4.自建强大的试验数据库，试验数据可随时保存、查询、调用
　　5.可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
　　6.可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。试验曲线局部放大，多曲线叠加比较。

』适用范围：

　　该WDW系列微机控制脚手架扣件试验机设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。

』依据标准：

　　1.GB/T2611-2007《试验机通用技术要求》
　　2.GB/T228-2010《金属材料室温拉伸试验方法》
　　3.GB/T16491-2008《电子万能材料试验机》
　　4.JJF1103-2003《万能试验机计算机数据采集系统评定》
　　5.GB15831-2006《钢管脚手架扣件》
　　6.GB/T232-2010《金属材料弯曲力学性能试验方法》
　　7.JJG139－1999《拉力、压力和万能试验机的检定规程》

』技术指标：试验机有效宽度 500mm

序号	检验项目	技术要求
1	试验力	50kN	100KN	200KN
2	试验力分辨率	1/250000
3	变形测量范围	0.2%-***
4	示值相对误差	1%--***量程范围内 ≤±1%
5	试验力示值重复性相对误差	≤1%
6	试验力零点相对误差	±0.1%
7	力控速率调节范围	0.005%-5%FS/S
8	力控速率控制精度	速率<0.05%FS时，为±1%设定值以内速率 ≥0.05%FS时，为±0.5%设定值以内
9	变形速率调节范围	0.005～5%FS/s；
10	变形速率控制精度	速率＜0.05%FS/s时，为设定值的±1%以内速率≥0.05%FS/s时，为设定值的±0.5%以内
11	位移速率调节范围	0.005-500mm/min
12	位移速率控制精度	为设定值的±0.2%以内
13	恒力、恒变形、恒位移控制范围	0.5%-----***FS
14	恒力、恒变形、恒位移控制精度	设定值≥10%FS时，为设定值的±0.5%以内设定值＜10%FS时，为设定值的±1%以内
15	试验机有效宽度	500mm
16	横梁移动行程	1000mm
17	试验机前后调整长度	1000mm
18	控制方式	微机自动控制
19	电源电压（必须有可靠的接地措施）	～220V±10% 50Hz
